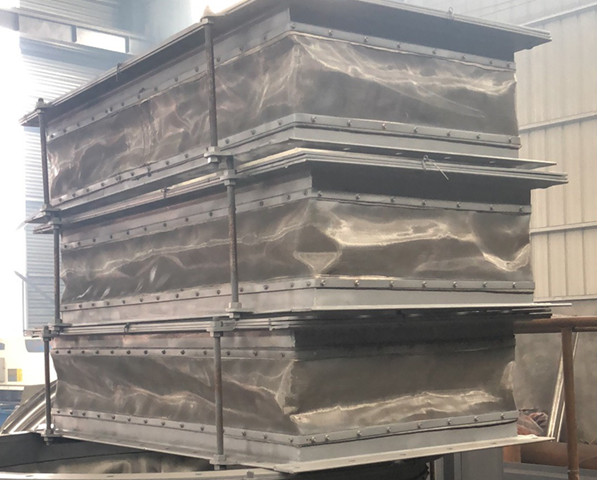

其實矩形非金屬補償器和金屬波紋膨脹節的連接方式是一樣的，有法蘭連接和接管連接。對于大口徑非金屬膨脹節包括左框架和右框架，以及圈帶，左框架的右端和右框架的左端均設有向外的凸緣，圈帶的兩端通過壓緊裝置分別連接在上述凸緣上；左框架內設有階梯狀的導流筒，其大端連接在左框架上，小端置于左、右框架之間；右框架內設有一個內襯筒，其一端連接在右框架端部，另一端置于左、右框架之間；導流筒小端的直徑小于所述內襯筒的直徑，并使其部伸入到該內襯筒內。

    矩形非金屬補償器隔熱層可以有效減少熱傳遞效應，并可以防塵，當工作溫度大過蒙皮材料的需用溫度時，應在導流筒和圈帶之間填充與介質溫度相使用的保溫材料，隔熱材料應與膨脹節的導流板或者框架固定在一起，隔熱材料厚度根據介質溫度進行計算。



    矩形非金屬補償器良好的綜合性能。使其在許多工程領域得以廣泛應用。工作壓力不高的通風、除塵排煙和空調保溫管道及設備通常使用補償器。承壓型單波體、多波體補償器在某些特種工況條件下具有不可取代的作用。某鋼廠脫硫噴粉系統用電子計量秤，原使用金屬補償器補償設備及管道，因反推力較大，致使電子秤調試不準確，無法回零及正確稱量。改這種矩形口徑、大位移的補償器只能采用非金屬材料才可能達到使用要求。經過特殊的結構設計及材料設計，滿足了工況要求。

    矩形非金屬補償器的導流板主要用來保持介質流動平穩，減少介質對圈帶的擾動，支撐隔熱調料包，選材應按照工作介質、工作溫度、腐蝕及磨損程度來選擇，若有耐磨要求，需要根據介質流速、粉塵或者顆粒的含量進行計算導流板厚度，并需要考慮磨損裕度，并需要考慮導流板的防積灰能力。
